하만카돈 AD-45 AD-68 AD-88 스피커 DIY

북셀프 스피커들 음질이 좋다는 얘기가 자자 하고...
에디파이어 MR4는 무려 10만원 이내에서 구입 가능합니다.
그러나 PC책상위에 올려놓기 부담스러운 사이즈라 어지간히 큰 책상이 아니면 올려놓기 힘듭니다.
작은 사이즈 제품중에 가장 가성비 좋은 스피커로 크리에이티프 에서 나오는 페블 시리즈가 있는데..
음질에 아쉬움이 살짝 남습니다...
나는 막귀이고.. 좋은 스피커를 들어보지 못했다면 페블만 해도 차고 넘치는 음질을 보여줍니다.
그 작은 체구에서 어떻게 그런 소리가 나오는지 신기해 했었습니다.ㅎ
페블보다 나은 사운드, MR3/4보다 작은 사이즈를 원한다면...  DIY를 생각해보는게 가성비 좋다 생각되네요..

비용 : 하만카돈 < 페블 < MR4
사이즈 :  하만카돈 AD-68  < 페블 < AD-45 << MR4
음질 : 페블 < AD-45/AD-68 < MR4

홈메이드 클럽에서 팔고 있는 20W급 스피커입니다.
기가지니1에서 적출해낸 중고품이고... 꽤나 쓸만한 스피커를 단돈 3500원에 구입했습니다.
스테레오로 구성할 것이라 두쌍을 주문하니 7000원 들었습니다.
https://homemadeclub.co.kr/product/detail.html?product_no=2157&cate_no=87

(AD-45) Harman/Kardon 20W 스피커 하만카돈 중고 스피커 - e홈메이드




앰프는 알리에서 판매하는것중 쓸만한 것으로 골라봤습니다.
Aux in / out 있고, 블루투스 리시브 되는 제품이고요..

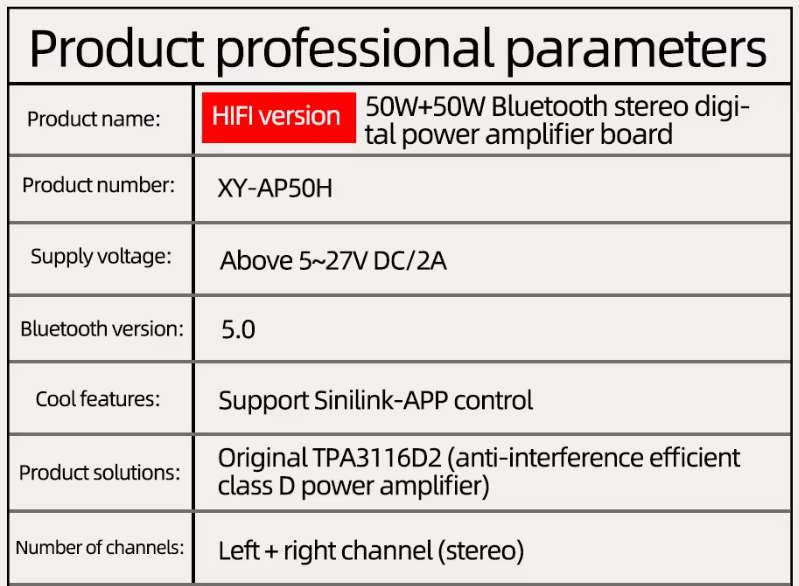

XY-AP50H - AliExpress 에서 XY-AP50H 구매하고 무료로 배송받자 version

https://ko.aliexpress.com/w/wholesale-XY%2525252dAP50H.html?spm=a2g0o.detail.search.0

링크가 깨져서 새로 업데이트 해놓았습니다. XY-AP50H제품이 여러가지인데   TPA3116D2 칩을 사용했는지 확인하고 구입하시기 바랍니다. TPA3116D2 사용한 제품이 좀더 비쌉니다만... 다른 칩 사용한 제품들도 음질이 그닥 떨어지지 않는것 같습니다.


파워는 집에 굴러다니는 12V 2A짜리로해서...
스피커 7000+배송료 3000원. 앰프는 배송료까지 8889원 으로 총 18,889원 입니다.
케이스는 고맙게도 3d모델링 해둔 분이 있어서 간단히 출력했고요..
(AD-45는 케이스가 필요하지만..AD-68은 아담한 사이즈에 귀엽게 생겨서 별도의 케이스가 필요없습니다.)
https://dajunglove.tistory.com/m/300

하만카돈 AD-45 기가지니1 스피커 껍데기 모델링 공유!! (자작스피커, 케이스, 3D프린팅, 3D출력)

덩치가 있기에 바닥 스탠드를 떼어 버리고 눕혔습니다.

아.. 앰프와 스피커 연결이 문제인데
다른분들 제작영상이나 글을 보면 병렬연결하여 트위터측에 직결 또는캐패시터 사용해서 연결하던데..
4옴 스피커 2개를 병렬 연결하면 2옴이 되어 버려서..  4옴 또는 8옴을 지원하는 앰프에는 적절치 못한 연결이 되어버립니다.
임피던스 매칭 회로를 구성하기도 귀찮아서.. 트위터와 중저음 스피커를 직렬연결해서 8옴스피커로 구성해서 연결했습니다.
막귀라 그런지 소리만 들어봐서 별다른 차이를 못느끼겠네요...

마감이 좀 지저분한데 스피커용 천을 싸서 씌워서 마무리 해야 할 것 같습니다.

기존에는 크리에이티브 페블2 스피커를 만족하며 사용 했었는데
https://4475.tistory.com/664 참조..
두개를 번갈아 가며 들으니 페블2 스피커의 소리가 갑자가 먹먹하니 답답하게 들려버리네요...
하만카돈 소리를 안들어봤으면 계속 만족하며 사용했을텐데....
한번 듣고나니... 몹쓸 물건이 되어 버렸습니다...ㅜㅜ

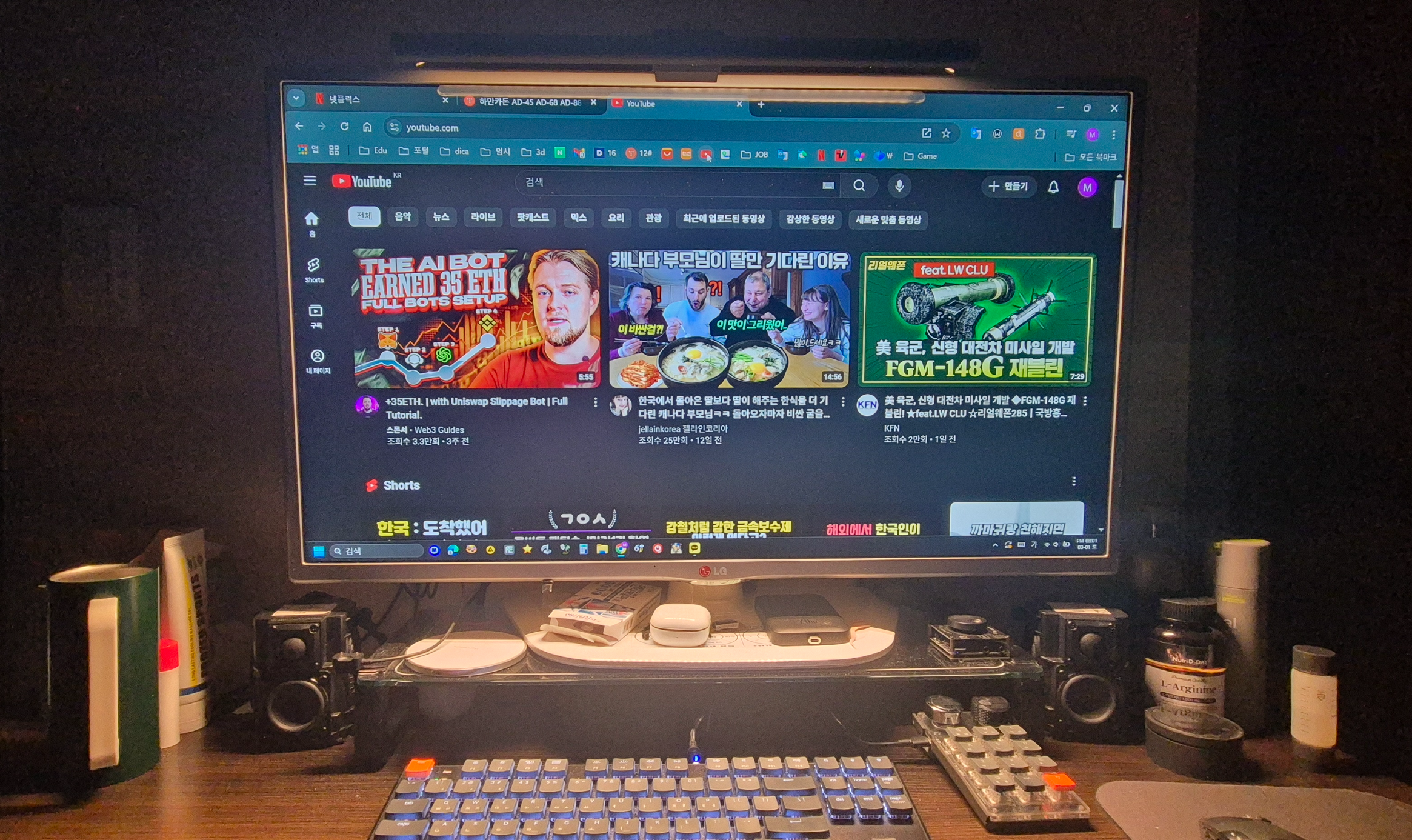

바로 교체...^^;

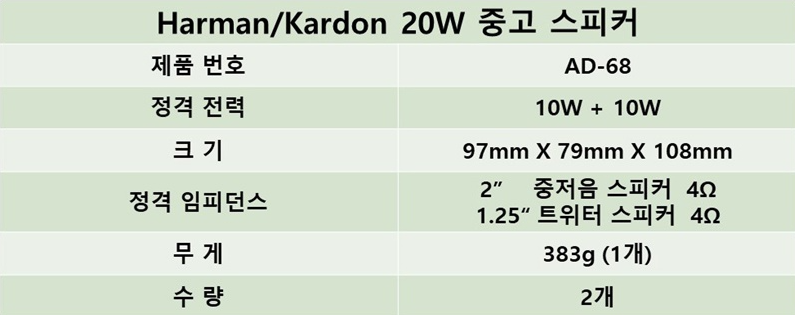

그후 AD-68이 새로 나와서 또 구입해봤습니다.
AD-44에  비해 작은 크기
https://homemadeclub.co.kr/product/ad-68-harmankardon-20w

(AD-68) Harman/Kardon 20W 스피커 하만카돈 중고 스피커 기가지니2 - e홈메이드

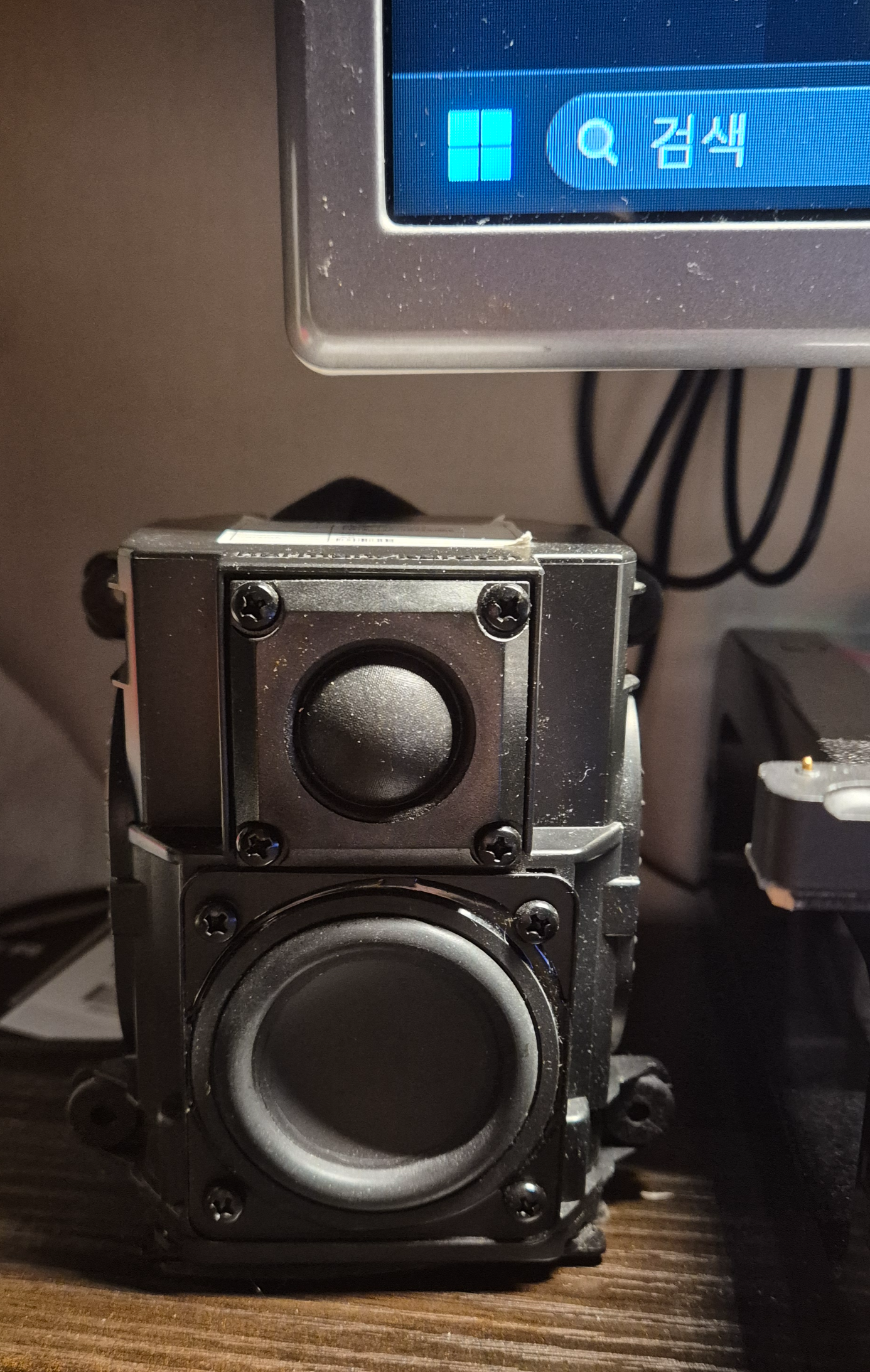

AD-45에비해 덩치가 반도 안되어 보입니다.



사이즈가 아담합니다.

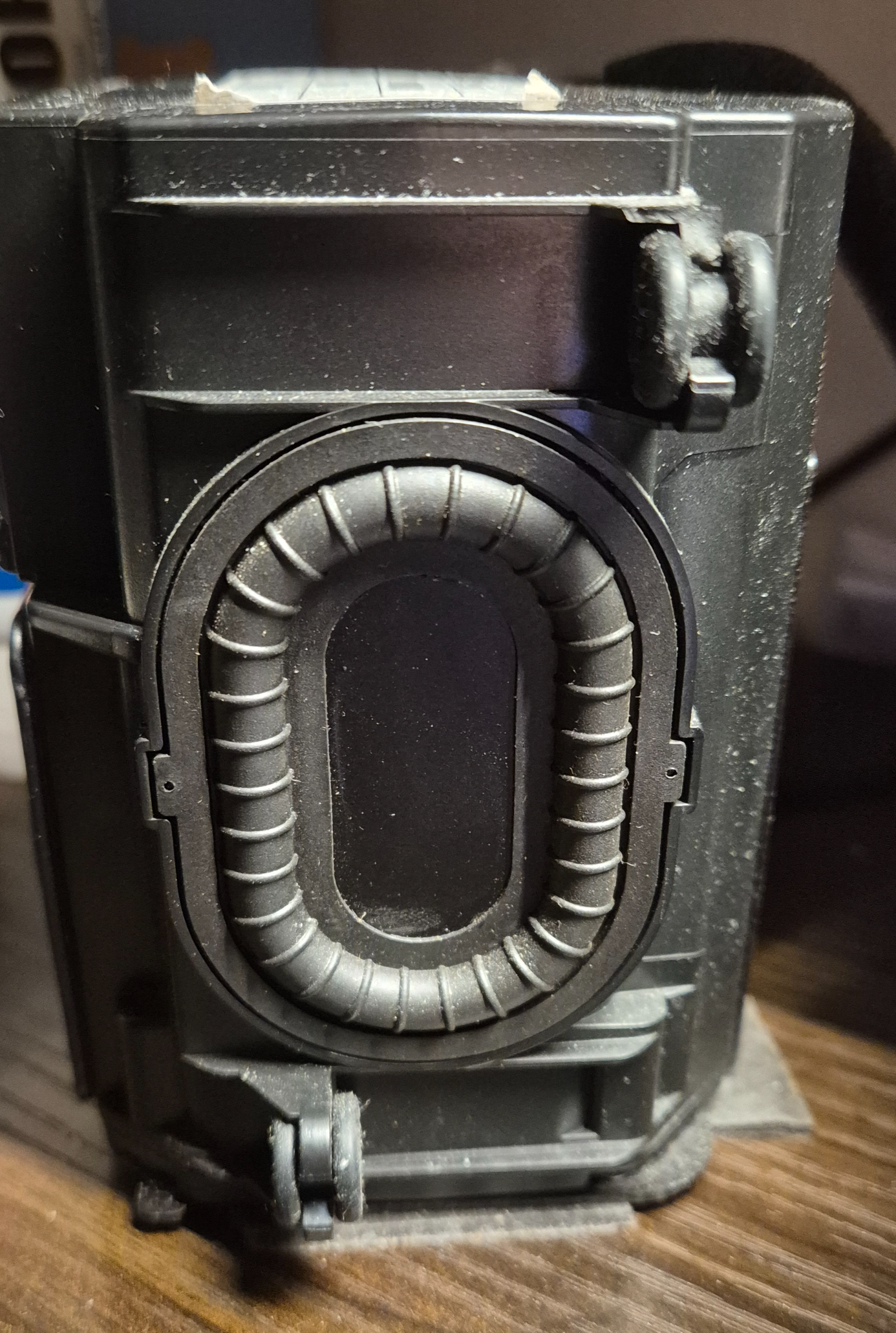

스피커 양쪽으로 댐퍼가 있습니다.

pc용 스피커로 동영상을 보거나 영화 볼때는 훌륭합니다.. 보이스도 또렷하고 들리고 저음도 나름 나오는데..
음악을 듣기에는 둥둥 거리는 우퍼소리에서오는 맛이 좀 부족한게 아쉽습니다.



ChatGPT에 트위터와 중저음 스피커를 직렬연결해도 되는지 알아보니...
========================================================
트위터와 베이스 스피커를 직렬로 연결할 수 있습니다. 직렬 연결에서 스피커의 총 임피던스는 개별 스피커의 임피던스의 합입니다. 따라서 4옴 베이스 스피커와 4옴 트위터를 직렬로 연결하면 등가 임피던스는 8옴이 됩니다.
스피커를 직렬로 연결하는 방법은 다음과 같습니다.

1. 베이스 스피커의 양극 단자를 앰프의 양극 단자에 연결합니다.
2. 베이스 스피커의 음극 단자를 트위터 양극 단자에 연결합니다. .
3. 트위터의 음극 단자를 앰프의 음극 단자에 연결하세요.

중요하게 만드는 것이 앰프가 직렬 연결에서 스피커의 총 임피던스(이 경우 8옴)를 처리할 수 있는지 확인합니다. 대부분의 앰프는 8옴 부하를 처리할 수 있지만 앰프의 사양을 확인하여 확인해야 합니다.
스피커를 직렬로 연결하면 주파수 응답과 시스템의 전체 사운드가 변경될 수 있다는 점에 유의하세요. , 따라서 원하는 사운드를 얻기 위해 크로스오버 설정 또는 이퀄라이제이션 설정을 조정해야 할 수도 있습니다.
라고하네요. 대부분의 d class 앰프들이 4옴 또는 8옴 출력을 지원하기에  4옴스피커를 병렬연결해서 2옴으로 구성하는것보다는
8옴으로 구성하는게 발열이나 소비전력 효율면에서 잇점이 생기게 됩니다.
대신 앰프 전원을 가능하면 높게 잡아주는게 유리.. 앰프 규격보니 최대 27V인데 노트북 전원 아답터 사용하면 대충 21V라 딱 적당해 보입니다.

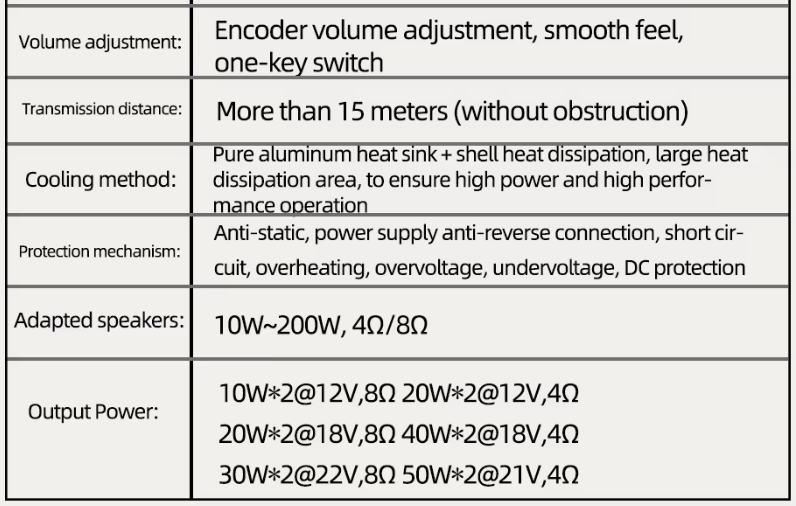

앰프 데이타를 봐도 최대 출력을 얻기 위해서는 4옴 스피커에 21V를 걸어야 100W를 다 사용가능하고
8옴으로 구성시  max 60W까지 사용가능합니다.


DIY하실분이라면  설계에 필요한 기본적인 내용은 모두 품고 있는 사이트 인듯 싶습니다.
3-Way Crossover Calculator / Designer


하만카돈 DIY 만족합니다만.. 우퍼에서 뽑아주는 저음의 안정감이 부족하게 느껴집니다.
스피커 체급 차이에서 오는 근본적인 문제라... 우퍼를 추가해야 하나 고민중인데.....
방법을 찾아보니.. 4가지 정도 되네요...

1. 위 회로 처럼 크로스오버 3웨이 필터를 추가해서 우퍼용 스피커 2개 추가...  이경우 4~5인치정도 우퍼용 스피커가 2개 필요하고 별도의 스피커 박스가 추가되어야 합니다. 결과물을 장담하지 못하는 문제..ㅜㅜ
2. 서브우퍼 출력이 있는 앰프로 교체....하고 우퍼스피커 1개 추가..   서브우퍼 출력이 있는 앰프로 바꿔야 하는 문제가 발생하는데.. 맘에 드는게 안보이네요.. AIYIMA A03정도 보이고..저렴이로는 ZK TB21 시리즈가 보입니다.    둘다 TPA3116D2  칩을 사용한 것으로 보입니다. 저렴이 버전이 다양하게 있어서 입력 소스에  가지수에 따라 금액대별로 제품이 있습니다.  그럭저럭 소리는 나올것 같은데.. 이래저래 비용도 만만찮고... 결과물도 썩...
3. AIYIMA 800X  액티브 우퍼 추가..    앰프 출력을 우퍼로 넣고.. 우퍼에서 다시 스피커로 선을 넣어주는 결선도 사용할 수 있어서.. 기존 시스템을 최대한 건드리지 않고 구성할 수 있습니다.  그러나 우퍼 가격이.....ㄷㄷㄷ 우퍼는 책상아래...
4. DIY하느니... 좀더 쓰고... 스피커 교체... 선택의 폭이 여러가지네요... ㅜㅜ edifier MR4 + DAC  (bluetooth) Eris e3.5 bt  : 비쌈..이쁨..  BK-4020D : 가성비/입력/리모컨 좋으나 크고못생김	단점으로는 덩치가 커진다...  Edifire MR4 : 255 x 165 x 150 Edifire MR3 : 228 x 140   Eris e3.5bt : 210 x 140 x 164  BK-4020D :  255 x 150 x 160

덩치큰거는 용납이 안되는지라... 문제네요.
