하만카돈 AD-68 우퍼 업그레이드 (TPA3116D2)

하만카돈 AD-68 이용해서 PC용 스피커로 사용하고 있었는데..
이전 DIY글... https://4475.tistory.com/703

2% 부족한 베이스음이 문제였습니다...
영화나 음악감상시.. 마음을 울려주는 베이스음...
pc용 이퀄라이저 프로그램을 이용해도 해결이 안되는....작은 스피커에서는 무리겠다 싶더군요
스피커를 업그레이드 하려고 ERIS e3.5나 에디파이어 등 가성비 좋다는 북셀프 스피커를 구입할까 생각했는데..
pc용으로 사용하기에는 사이즈에 무리가 갑니다...
그래서 꼼수를 부려보기로 했습니다.

일단 30인치 모니터로 책상위에 모니터가 차지하는 면적이 꽤 됩니다..

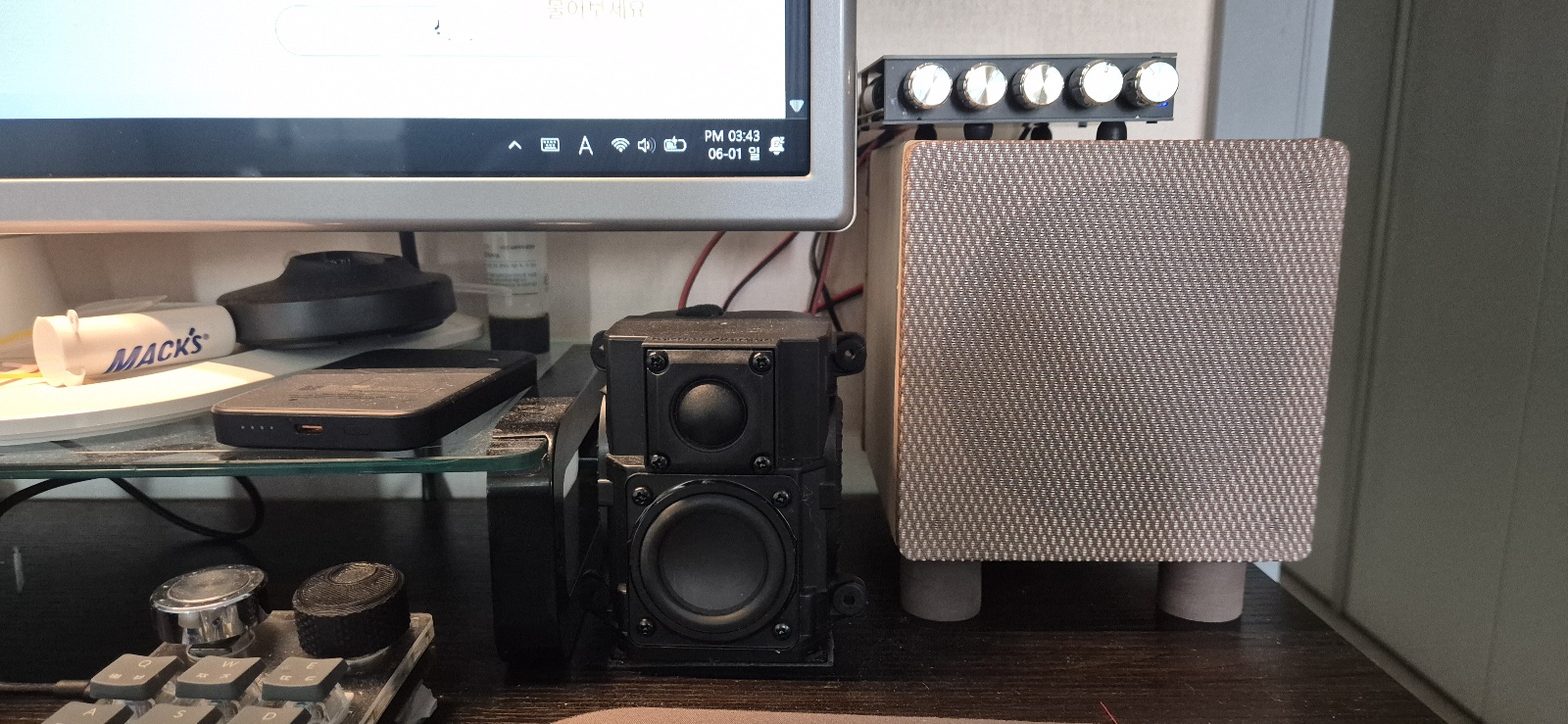

새로 추가한 우퍼가 뒤에 위치합니다.

나름 진동이 엄청나서 의자 다리용 고무발로 임시 조치를...ㅎ

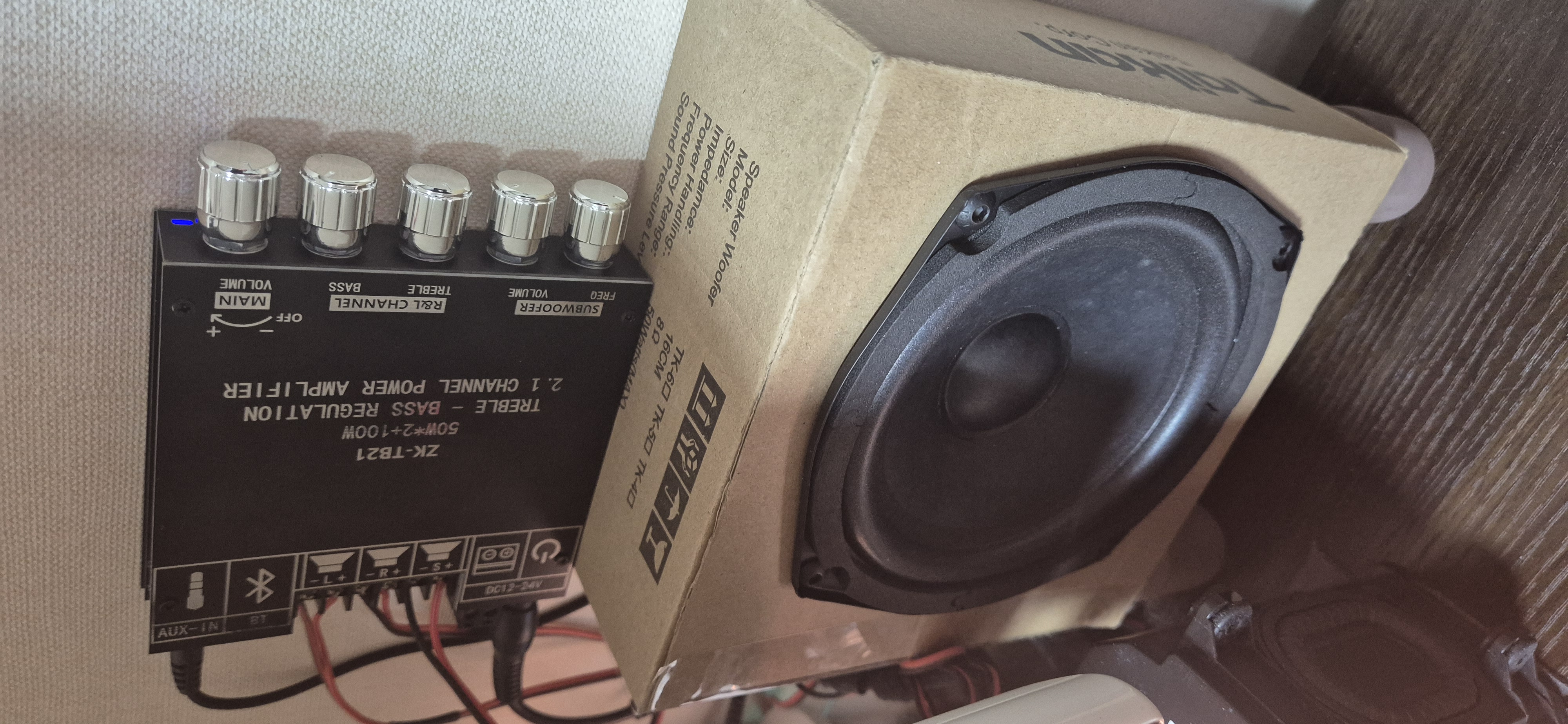

상품구입시 포장되어온 종이박스에 구멍 뚫고 나사로 조여버렸습니다..

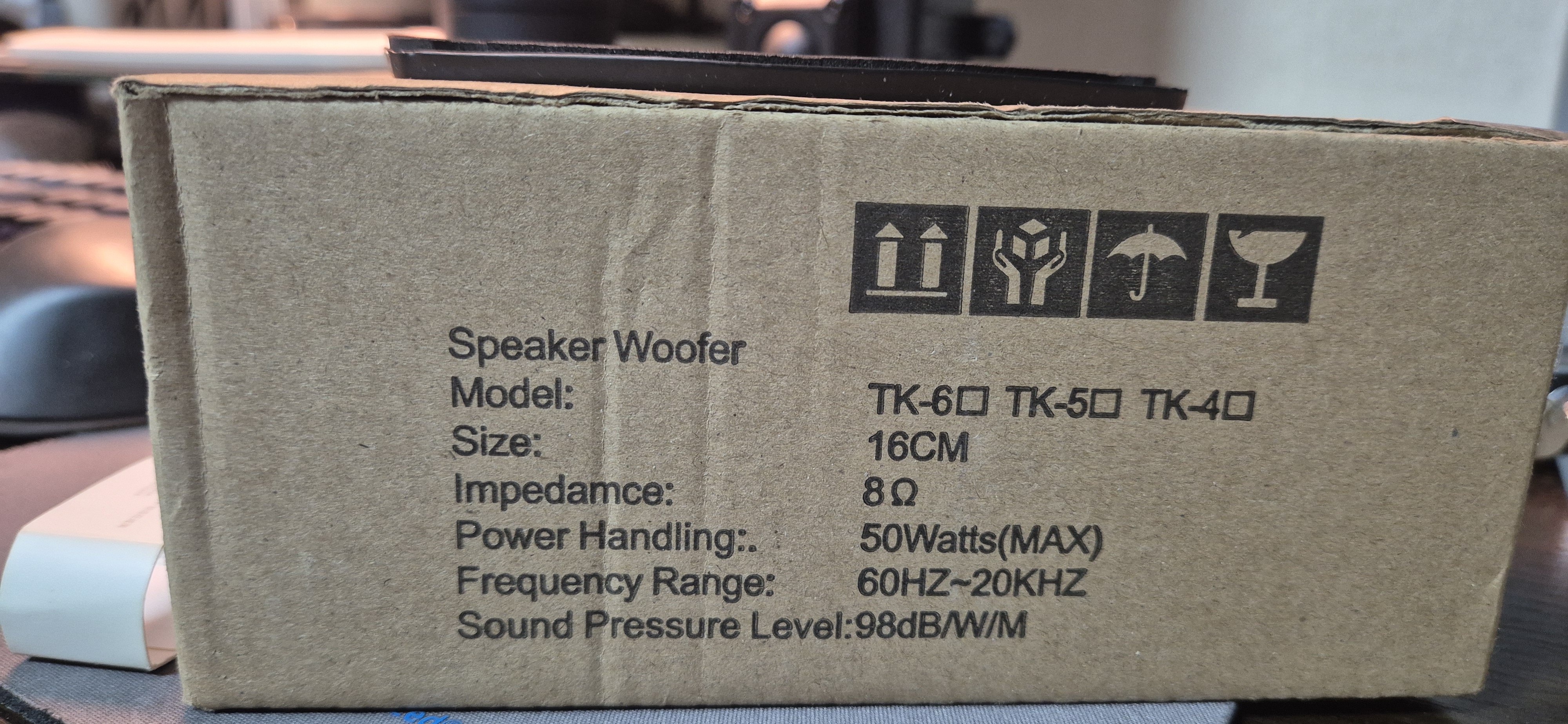

쿠팡에서 구입한 11000원짜리 5인치 스피커



TK-5 5인치 모델입니다. 우퍼용이라고 상품설명이 있었는데 Frequency Range는 풀레인지네요..

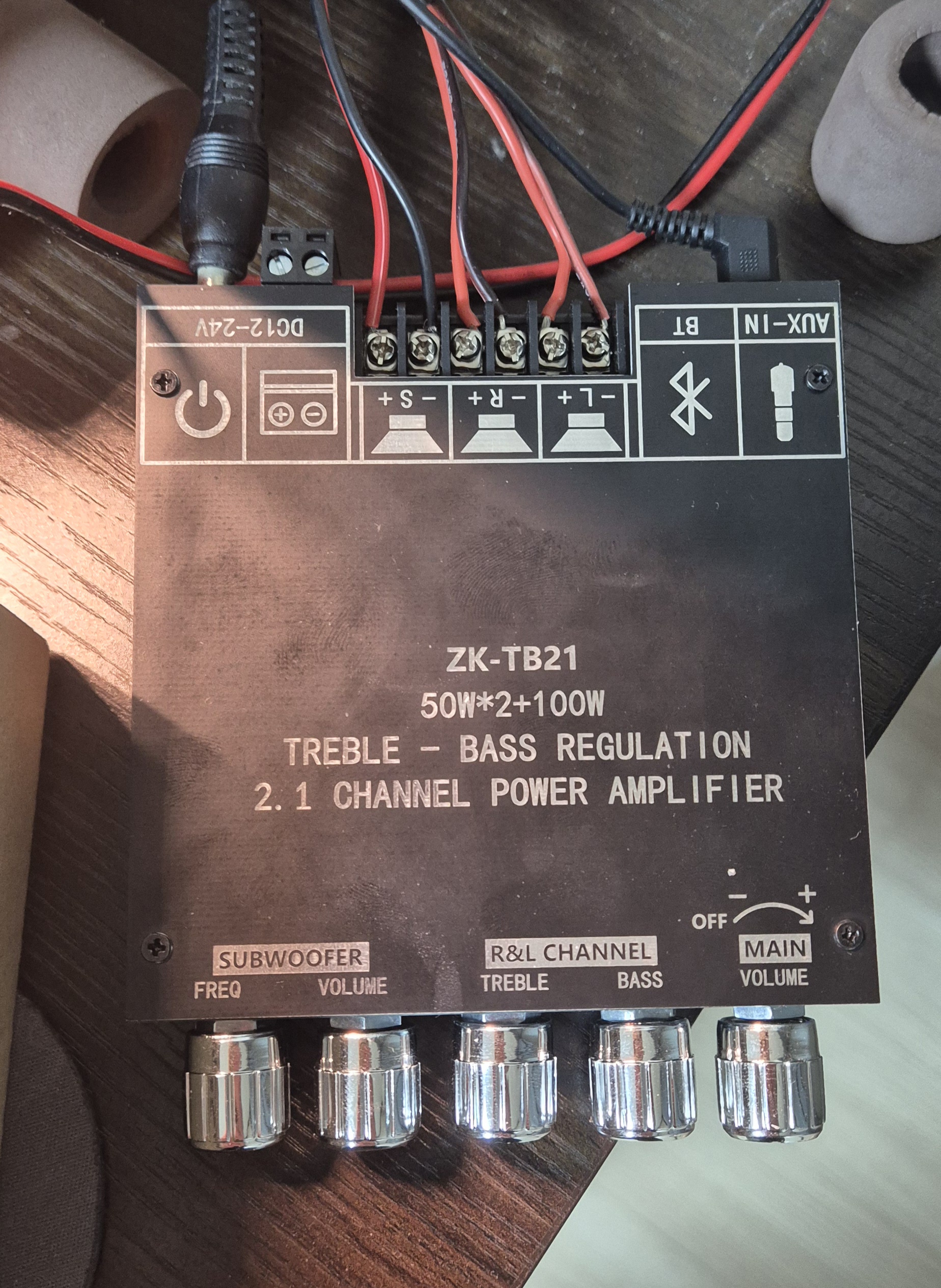

알리에서 구입한 TPA3116D2 amp 배송료까지 17220원

https://ko.aliexpress.com/item/1005007167334825.html?spm=a2g0o.order_list.order_list_main.29.1259140ffjJajR&gatewayAdapt=glo2kor

ZK TB21 고출력 증폭기 보드 TPA3116D2 칩 2.1 채널 BT5.0 디지털 오디오 스테레오 베이스 앰프 50Wx2+100W -


ZK-MT21이 훨씬 저렴하지만 앰프 칩이 어떤 것인지 확인 안됩니다.

반조립품이라 약간의 조립이 필요 합니다.

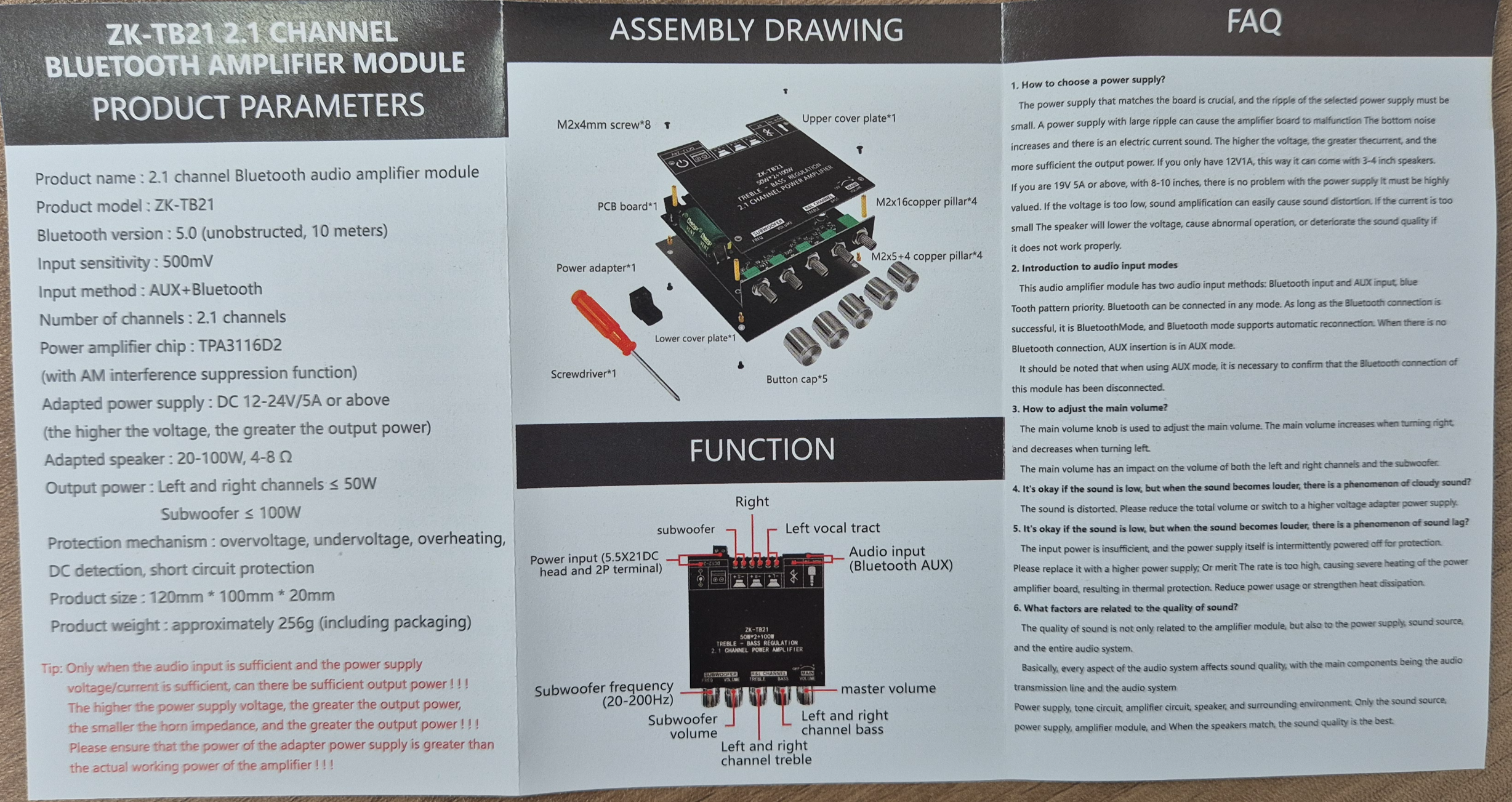

설명서도 초간단... 앞면은 중국어, 뒷면은 영어..

파워는 예전에 사용하던 도시바 노트북 아답터를 이용했습니다. 19V 3A였던가?.. 뭐 대충 그정도...
12V 1A아답터로도 켜지긴 하지만.. 볼륨을 조금만 높여도 파워가 딸립니다.
장점 : 정말 간단하게 만족스러울만큼 음질 향상을 느낄 수 있었습니다. 유투브, 영화, 음악 모두 만족스럽습니다.
단점 : 소리를 좀 크게 올리면 우퍼에 잡소리가 나고 책상 전체가 진동합니다... 종이 박스로 대충 만든거라...어쩔 수 없지만..
그대로 사용하기로 했습니다.
단점이 단점이 아닌게..아파트에 살면서 그정도로 볼륨을 올리기 쉽지 않습니다...
나중에 기회가 되면 스피커 통을 업그레이드 해봐야겠네요...
PC와는 aux로, 핸드폰엔 BT로 연결했습니다. PC가 우선해서 붙고, BT연결하면 BT로 넘어가고 연결해제되면 바로 aux로 넘어가서 전환이 편리합니다.선을 뺐다 꽂았다 안해도 되네요..
다음에는 앰프 케이스를 만들어야 하는데 귀찮아서 언제 할런지 모르겠습니다.
https://www.thingiverse.com/search?q=tpa3116&page=1

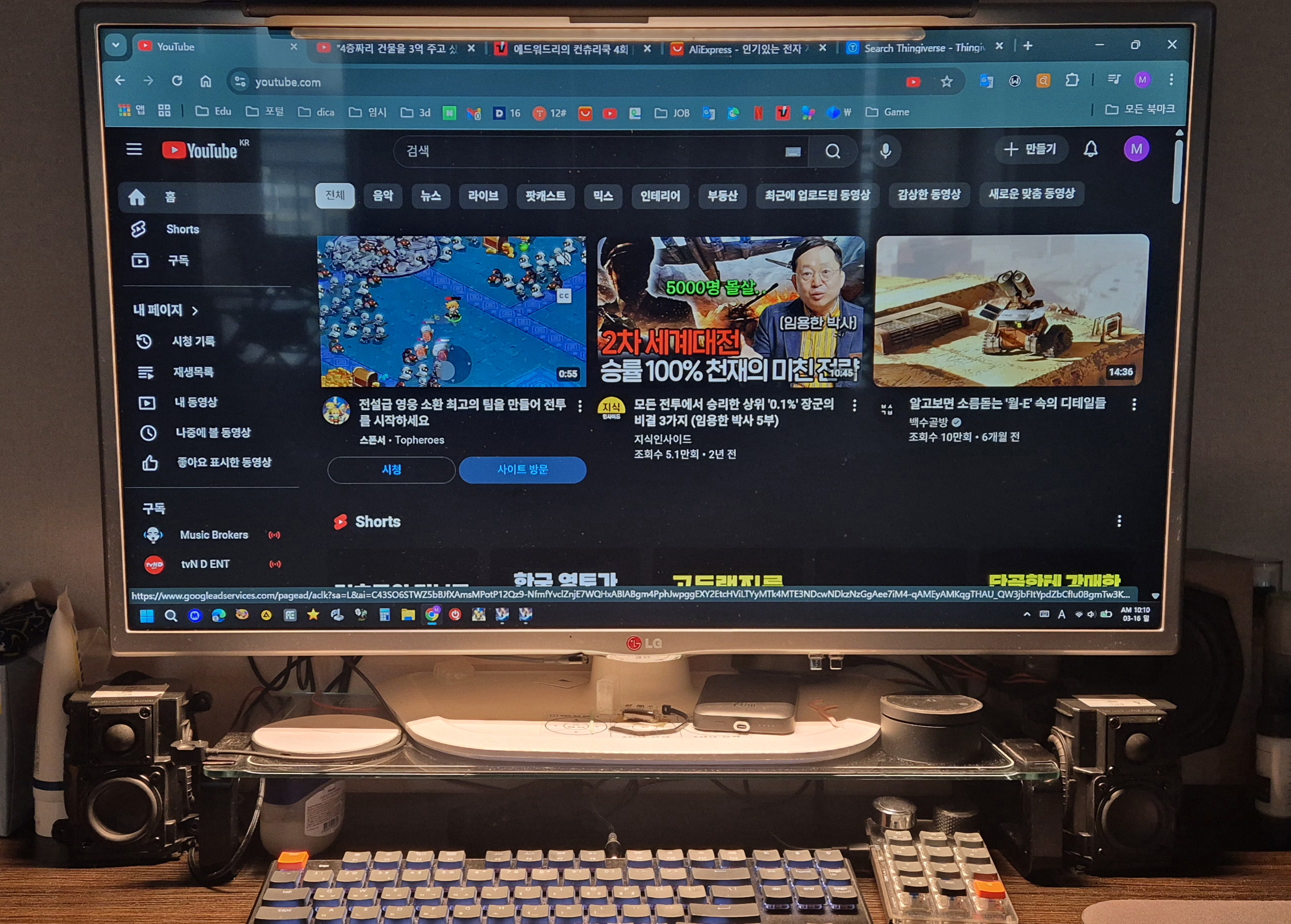

맨 처음 사진처럼 어둠속에 숨어있다보니... 집사람이 아직 눈치채지 못하고 있습니다. ㅎㅎㅎ

PS:고요한 새벽에 들어보니 자잘한 화이트 노이즈가 깔려있습니다만... 가까이서 들어야만 들립니다.
낮에는 안들리는 수준...  12V에서 19V로 전원전압을 올리는 바람에 리플전압이 커져서 그런 것 같네요...
거슬리는 수준은 아닙니다.

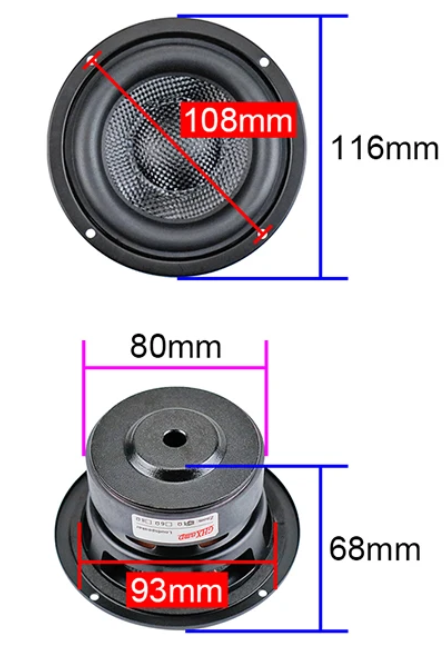

쿠팡에 있는 상품 설명...
