펠티어 소자에 대해.

펠티어 냉각기(열전소자, Peltier Element)는

전류를 흘려주면 한쪽 면은 차가워지고 반대쪽 면은 뜨거워지는 "고체 상태 열펌프" 장치입니다.
컴프레서 방식과 달리 움직이는 부품이 전혀 없다는 점이 가장 큰 특징입니다.

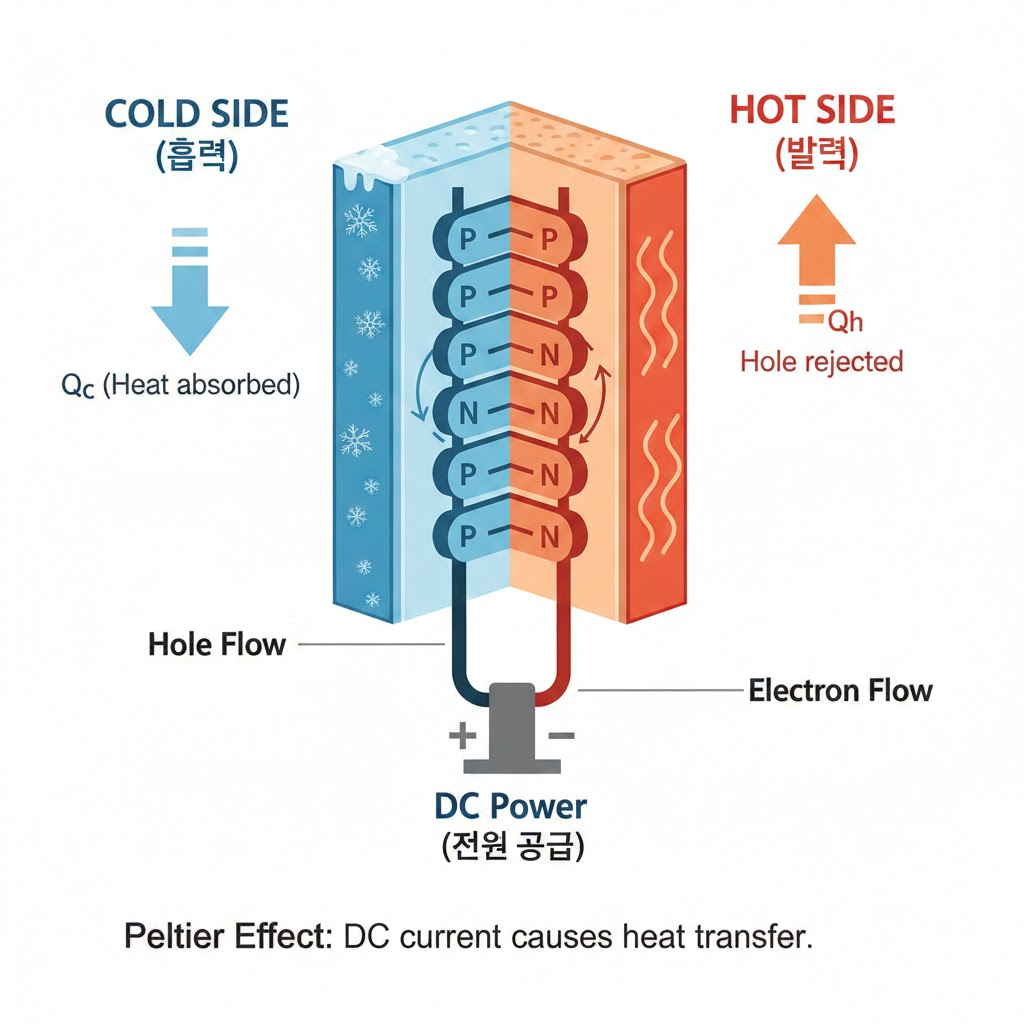

 1. 기본 원리와 일반적인 특성
- "펠티에 효과"(Peltier effect)를 이용
  → 서로 다른 반도체(P형·N형)를 교대로 배열하고 전류를 흘리면 열이 한쪽에서 흡수되고 반대쪽으로 방출됨
- 전류 방향만 바꾸면 "냉각 ↔ 가열"이 즉시 반전됨
- 움직이는 부품 0개 → "무소음 · 무진동 · 무액체 · 누설 위험 없음"
- 크기 : 일반적으로 40×40mm ~ 62×62mm 정도가 가장 흔함
- 두께 : 보통 3.5~5mm 정도로 매우 얇음
- 최대 온도차(ΔTmax) : 일반 소자 기준 약 65~75℃ (이론 최대치, 실제로는 40~50℃ 정도가 실용적 한계)
- 응답 속도 : 매우 빠름 (수초~수십초 안에 온도 변화 시작)
- 수명 : 방열이 잘 되면 "수만~수십만 시간" 이상 가능 (반도체 소자이기 때문)

 2. 장점과 단점 정리

- 장점

움직이는 부품 없음 → "무소음·무진동·고신뢰성·장수명"
"초소형·경량" 가능 (몇 g 수준)
"극히 정밀한 온도 제어" 가능 (0.01℃ 단위도 가능)
전류 방향만 바꾸면 "냉각 ↔ 가열" 즉시 전환
냉매·가스 전혀 사용 안 함 → "친환경·누설 위험 0"



- 단점
"에너지 효율 매우 낮음" (COP 0.3~1.0 수준이 일반적)
 냉각 능력 소형·국부 냉각에는 적합 하나, "대용량·대면적 냉각에는 부적합" (전력 소모 폭증)
 발열 : 냉각량 + 입력 전력만큼 뜨거운 면에서 "발생" → 방열이 생명            방열 실패 시 → "열역전" (냉각면이 오히려 뜨거워짐)
 가격  :  소형 모듈은 저렴하지만  고성능·다단(multi-stage) 제품은 "비싸짐"

 3. 열효율 (COP) 현실적으로 이해하기

"COP (Coefficient of Performance)" = 냉각 능력(Qc) ÷ 입력 전력(Pel)

- 컴프레서 에어컨/냉장고 : COP "3~5" (때로는 6 이상)
- 일반 펠티어 소자 (실용 조건) : COP "0.3 ~ 1.0" 정도
  - 최대 효율점 : ΔT가 거의 없을 때 (5~10℃ 차이) → COP 1.0~1.5 가능
  - 실사용 (ΔT 30~40℃) : COP "0.4~0.7"이 흔함
  - ΔTmax 근처 : COP "0.1 이하"로 급락

"쉽게 말하면"
→ 냉각하려는 온도차가 커질수록 → 전기를 엄청 먹으면서도 거의 냉각이 안 됨
→ 입력 전력의 50~70%는 그냥 "열로 버려지는" 수준

"펠티어 냉각기가 적합한 경우"
- 소형 · 초소형 냉각 (와인 쿨러, 소형 냉장고, CCD 카메라, 레이저 다이오드, 의료기기 등)
- "정밀 온도 제어"가 핵심인 곳
- "진동·소음 절대 안 되는" 환경
- "냉각 + 가열"을 동시에 써야 하는 실험 장치
- 아주 짧은 시간만 냉각하는 용도

"절대 피해야 하는 경우"
- 큰 용량의 냉장·냉동 (일반 가정용 냉장고 수준)
- 24시간 연속 대용량 냉각

펠티어는 “"작고 정밀하고 조용하게"”라는 3박자를 맞춰야 빛을 보는 냉각 방식입니다.



4. 열역전 현상이란?

펠티어 소자는 전류를 흘리면 한쪽 면은 차가워지고(냉각면), 반대쪽 면은 뜨거워지는(발열면) 열펌프입니다.

하지만 제대로 작동하지 않을 때 냉각면이 오히려 따뜻해지거나 뜨거워지는 역설적인 현상이 발생하는데, 이를 열역전이라고 부릅니다.

쉽게 말해 → 펠티어가 열을 "펌핑"하려다 실패하고, 뜨거운 면의 열이 냉각면 쪽으로 역류하는 상태 → 결과: 냉각하려던 쪽이 더 뜨거워짐 (최악의 경우 소자 파괴 직전)



열역전이 발생하는 주요 원인 (TOP 3)

	원인	설명	발생비율
1	발열면(핫사이드) 방열 부족	뜨거운 면의 열이 외부로 빠져나가지 못하면 ΔT(양면 온도차)가 소자의 최대 ΔTmax(보통 60~75℃)를 초과 → 열이 자연스럽게 냉각면으로 역류	70~80%
2	ΔT 과다 + 펌핑 한계 초과	소자마다 정해진 최대 온도차(ΔTmax)를 넘어서면 펌핑 능력이 급락하고, 열전도에 의해 열이 반대 방향으로 흐름. 특히 OFF → ON 시점에 잔열 쌓이면 더 심함	15~20%
3	전압/전류 불안정 또는 소자 열화	과전압·과전류 장시간 → 내부 Joule 열 폭증 → 효율 급락 → 역전. 또는 반복 열충격으로 소자 자체 성능 저하	5~10%

열역전 증상 체크리스트

• 냉각 시작 직후(특히 OFF 후 재시작 시) 냉각면 온도가 떨어지지 않고 오히려 상승
• 발열면이 70~90℃ 이상 과열된 상태
• 전류를 더 세게 넣어도 냉각이 안 되고 소모 전력만 폭증
• 펠티어 소자에서 "끼익" 소리나 미세 진동(열충격 시)

열역전 해결 방법 정리 (실무 우선순위 순)



우선순위해결 방법구체적 조치예상 효과난이도/비용

	해결방법	조치방법	효과	난이도/비용
1	발열면 방열 극대화	방열판 크기·핀 밀도 업그레이드 + 고풍량 팬(24V 모델은 24V 팬 추천) + 써멀 그리스 재도포 + 접촉 압력 강화	가장 강력 (70% 이상 해결)	중 / 중
2	펠티어 OFF 후 팬 지연 가동	펠티어 끄고 팬 3~10분 더 돌리기 (타이머 릴레이 또는 지연 OFF 모듈 사용) → 잔열 제거	OFF-ON 사이클 열역전 거의 방지	저 / 저
3	ON 시 전압 소프트 스타트	갑자기 풀 전압(예: 24V) 대신 12~18V부터 시작 → PWM으로 1~2분간 점진 증가	초기 ΔT 과다 방지	중 / 중
4	운전 전압 최적화	정격 24V 소자라면 18~22V 구간 사용 정격 12V 소자라면 절반인 9~11V구간 사용	펌핑 능력 회복	저 / 저
5	히스테리시스 확대 + PID 제어	단순 ON/OFF → OFF 1.8℃ / ON 2.8℃처럼 간격 주기 또는 PID로 부드럽게 유지	불필요한 사이클 ↓ → 잔열 축적 ↓	고 / 중
6	소자 교체 또는 다단(multi-stage)	반복 열역전으로 열화된 소자 교체. 대용량 필요 시 2단계 펠티어 사용	근본 해결	고 / 고



정리....

"열역전의 90%는 발열면 방열 실패 + OFF 시 잔열 때문"
→ 팬을 항상(또는 지연) 돌리고, 발열면을 최대한 시원하게 유지하면 대부분 사라집니다.



========================================================================
