3d프린터 구입후 가장 문제가 되는게 진동과 소음이었습니다.
모터와 구동부에서 나는 소음이 대략 60% 정도.. 팬소음이 40%정도 되는것 같습니다.
3d프린터 설치시 요가매트 등으로 1차적인 층간소음은 방지 해주는게 좋고요....
그다음 모터와 구동부에서 나는 소음의 90%이상을 한방에 잡을 수 있는 방법을 소개해봅니다.
알리 익스프레스에서

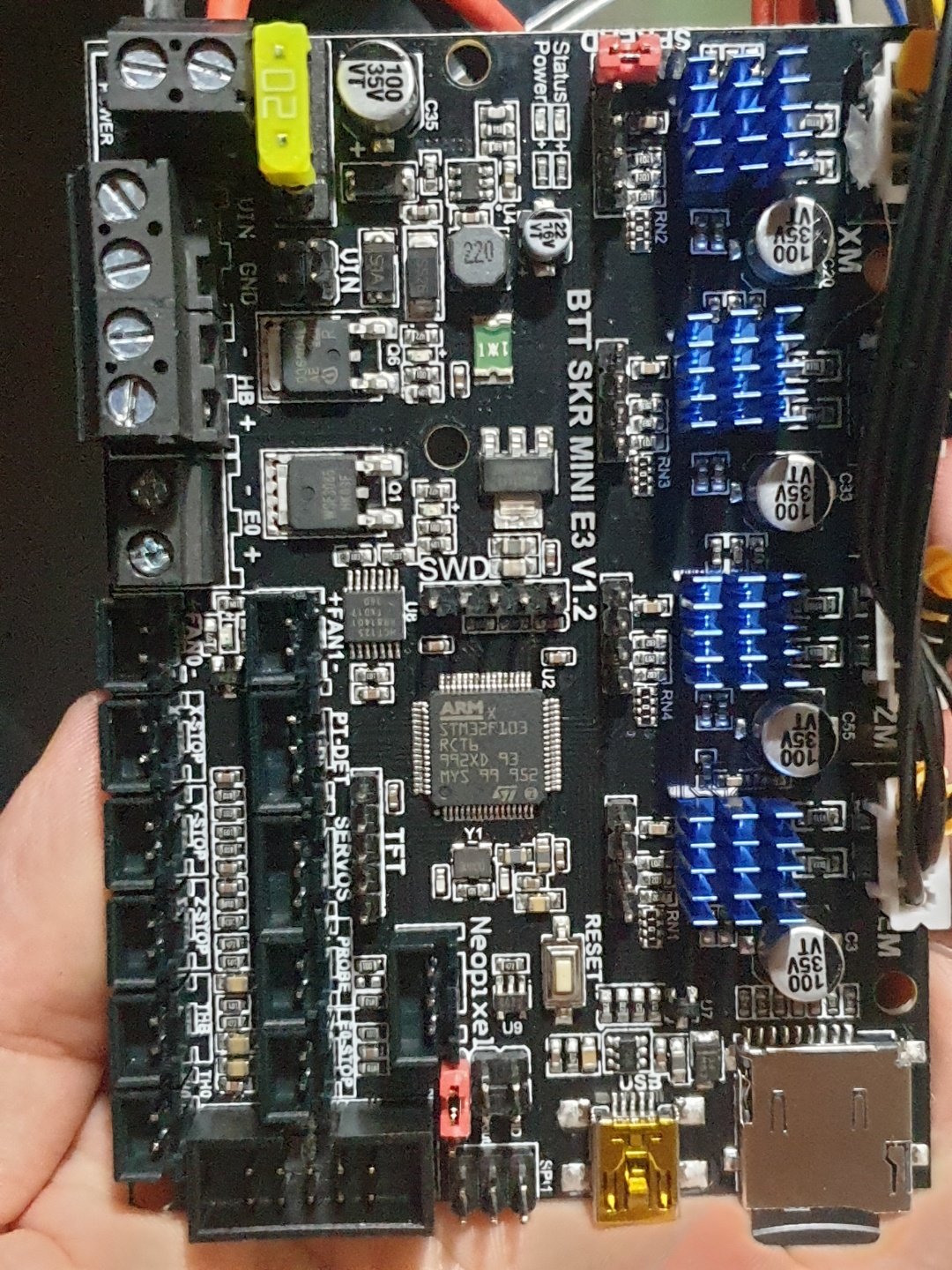

무소음보드 라는 SKR mini E3 V1.2 (가장 저렴한걸로) 를 구입해서 작업해보았습니다.

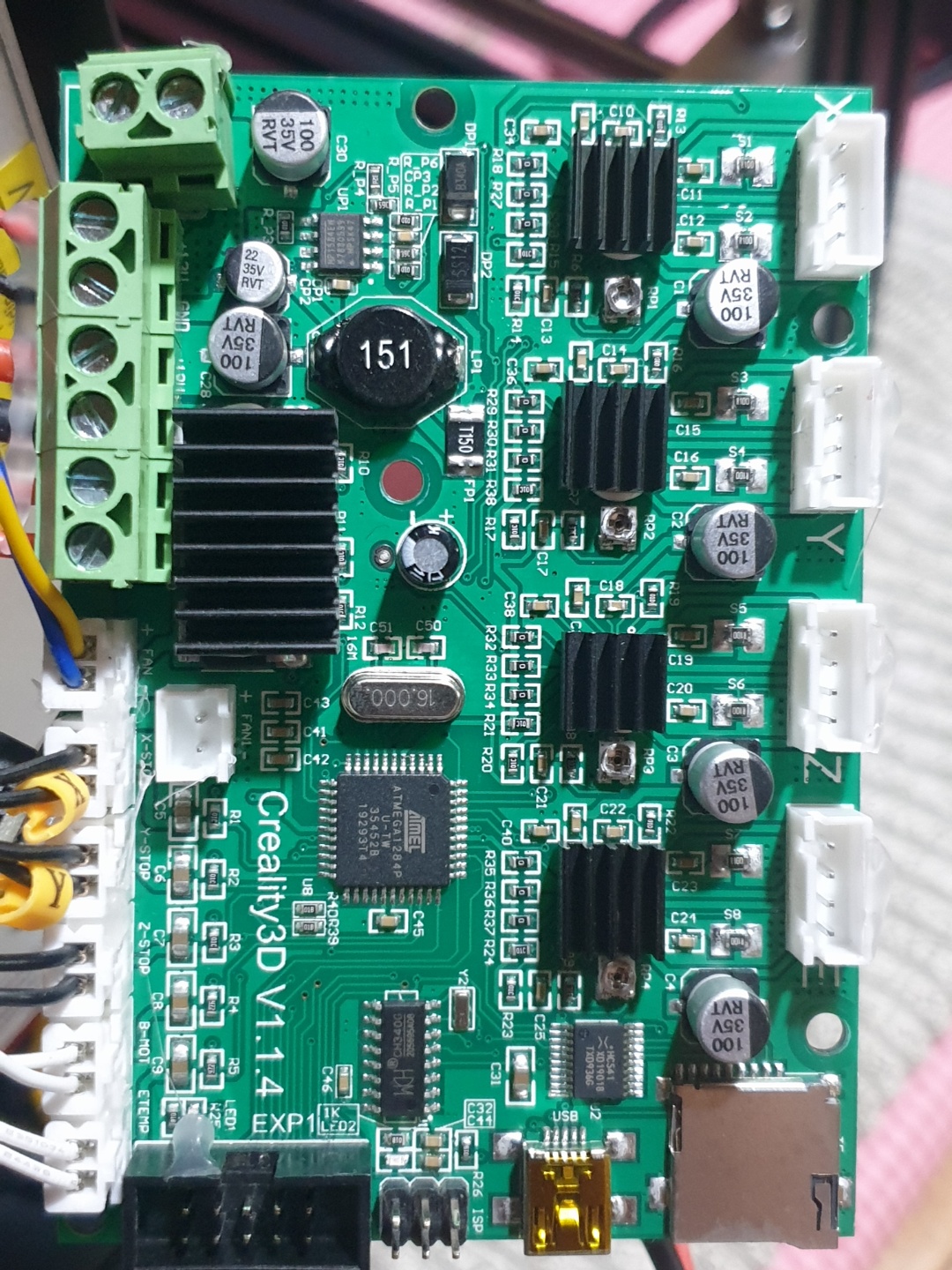

(가장 좋은점은 순정보드와 커넥터 배치가 100% 동일해서 작업하기 편함)
https://ko.aliexpress.com/item/33042554065.html?spm=a2g0s.9042311.0.0.26db4c4d2DvdJd
US $25.35 22% OFF|BIGTREETECH SKR mini E3 V1.2 TMC2209 UART 드라이버가있는 32Bit 제어 보드 3D 프린터 부품 skr v1
Smarter Shopping, Better Living! Aliexpress.com
ko.aliexpress.com
SKR mini E3는 원래 ENDER-3용이라 ENDER-5에 적용하려면 펌웨어를 업데이트 해주어야 합니다. (글 하단에 첨부)
(펌웨어란 작은 제어 보드에 들어가는 운영 프로그램을 의미)
배송이 엄청 빠르게 오네요.. 대략 일주일 남짓 걸린것 같습니다.

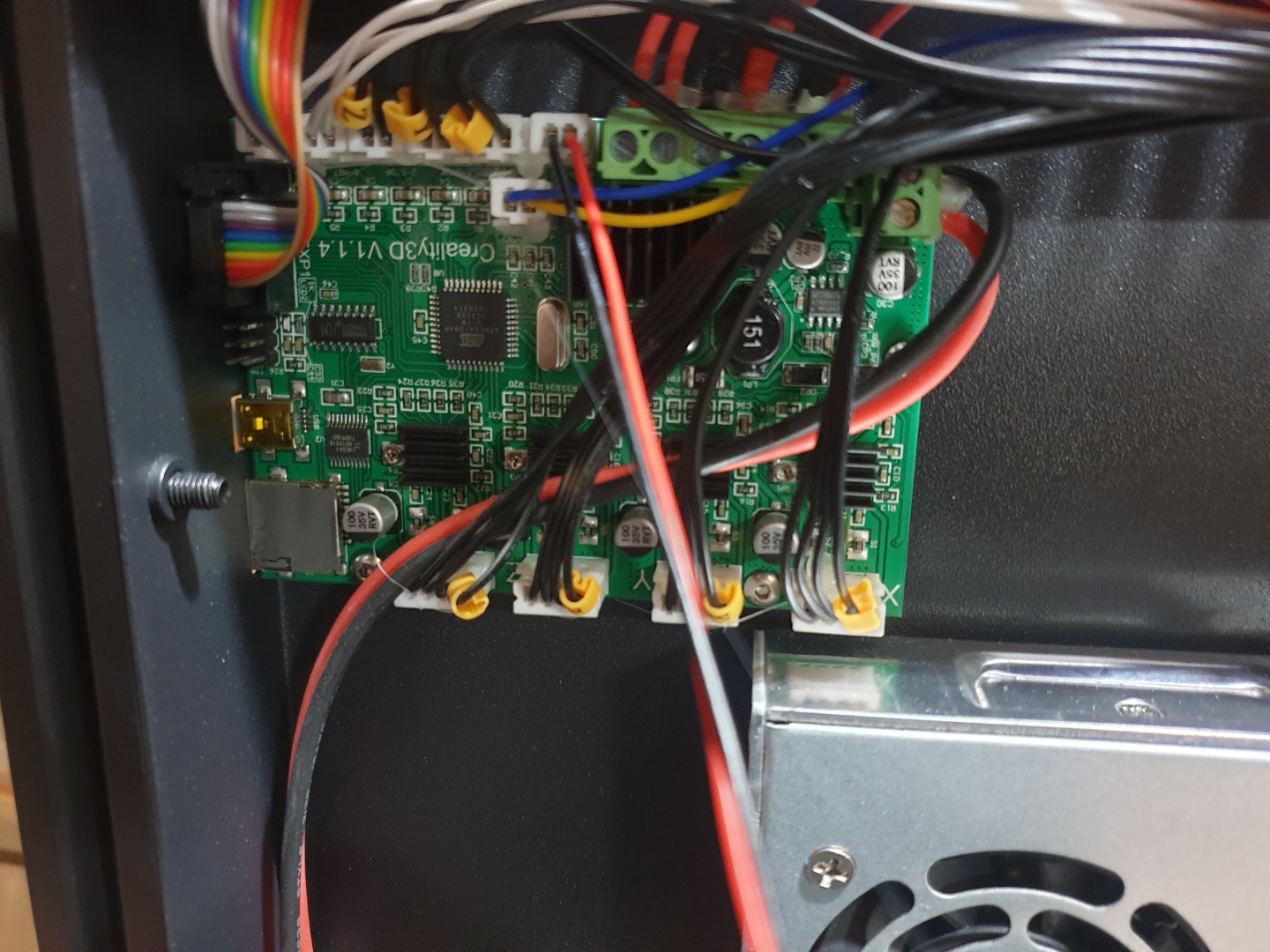

보드를 교체 하려면 프린터를 뒤집어서 아랫면 전원 박스를 열어야 합니다.
기존보드 커넥터에 핫멜트가 덕지덕지 붙어있으니 미리 제거 작업을 해줘야 합니다.
FAN0와 FAN1만 서로 바꿔 꽂아야 합니다.
SKR보드 구입시 128M byte 메모리가 들어있는데 여기에 펌웨어 파일을 카피해 넣고 전원을 넣어주면 자동으로 업데이트 되고. 그 후 자동으로 부팅됩니다.
marlin 펌웨어 다운받고 VScode설치하고 Platformio 라는 컴파일러 설치해서
ENDER-5에 맞게 수정해서 Build하고 거기서 생성된 firmware.bin파일을 메모리에 카피해야 하는데,
일단 영어인 데다가 전문 단어가 있으니 두려워 지는 분들 많을겁니다.
게다가 게시글 보고 그대로 컴파일 했는데 이런 저런 에러들이 나서 진행이 안되는 분들도 아주 많은것 같습니다..
엔더 5용으로 수정되어 있는 펌웨어 링크 걸어드리니... (BL터치 사용 안하는 일반 버전)
그대로 다운받아서 사용하시면 됩니다.. 파일들 보면 firmware.bin파일도 이미 생성되어 들어있습니다.
https://github.com/christran206/Marlin2.0-SKR-Mini-E3-1.2
christran206/Marlin2.0-SKR-Mini-E3-1.2
Optimized firmware for RepRap 3D printers based on the Arduino platform. - christran206/Marlin2.0-SKR-Mini-E3-1.2
github.com
펌웨어 설치후 가장 먼저 해줘야 하는 작업이 하나 있습니다.
이제 준비가 끝났으니 xyz 큐브를 출력해봅니다만 문제가 발생...
아래 사진 보시면

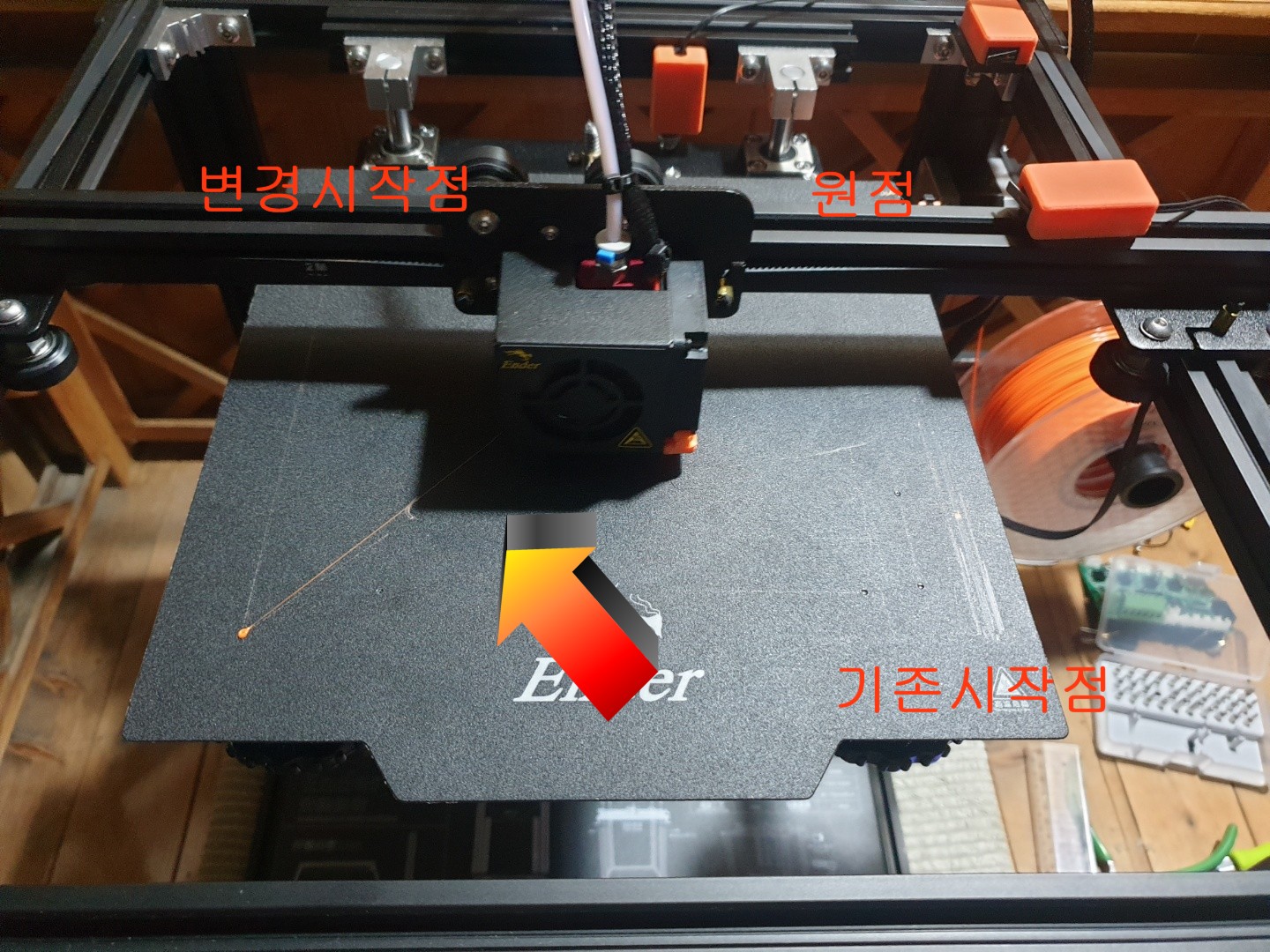

기존에는 우측 뒷면이 기존 원점에서 원점잡고 우측 앞면으로 한번 왔다갔다 하면서 똥제거하고
가운데로 이동해서 그리는데...
변경품은 우측 뒷면 원점잡고.. 대각선으로 가로질러서 좌측 앞면으로 이동한다음 좌측 뒷면으로 왔다갔다 하면서 똥을 제거 합니다. 덕분에 처음에 녹아서 붙어있는 필라멘트가 대각선으로 그어져서 출력에 방해가 되네요...
또한 기존제품은 출력완료후 원점으로 가서 대기 하는데.. 변경품은 원점이 좌측 앞면이라... 베드를 떼어낼때 많이 거슬리게 됩니다..
큐라에 보시면 start code와 end code라는 gcode로 정의된 항목이 있어서..
슬라이스 할때 초기 실행할 내용들과 끝나고 나서 동작할 내용들이 들어가 있는데...
이부분 값을들 변경된 원점에 맞게 수정해야 합니다.
큐파 버전에 따라서 코드 수정위치가 다르지만 프린터 설정항목 찾아보시면 있습니다.
아래 에서 수정한 내용만 빨간색 글씨로 표시해두었습니다.
================================================
skr mini e3 v1.2 start code
================================================
M201 X500.00 Y500.00 Z100.00 E5000.00 ;Setup machine max acceleration
M203 X500.00 Y500.00 Z10.00 E50.00 ;Setup machine max feedrate
M204 P500.00 R1000.00 T500.00 ;Setup Print/Retract/Travel acceleration
M205 X8.00 Y8.00 Z0.40 E5.00 ;Setup Jerk
M220 S100 ;Reset Feedrate
M221 S100 ;Reset Flowrate
G28 ;Home
G92 E0 ;Reset Extruder
G1 Z2.0 F3000 ;Move Z Axis up
G1 X490.1 Y200 Z0.28 F5000.0 ;Move to start position
G1 X490.1 Y20.0 Z0.28 F1500.0 E15 ;Draw the first line
G1 X490.4 Y20.0 Z0.28 F5000.0 ;Move to side a little
G1 X490.4 Y200 Z0.28 F1500.0 E30 ;Draw the second line
G92 E0 ;Reset Extruder
G1 Z2.0 F3000 ;Move Z Axis up
================================================
skr mini e3 v1.2 end code
================================================
G91 ;Relative positioning
G1 E-2 F2700 ;Retract a bit
G1 E-2 Z0.2 F2400 ;Retract and raise Z
G1 X495 Y200 F3000 ;Wipe out
G1 Z10 ;Raise Z more
G90 ;Absolute positionning
G1 X500 Y500 ;Present print
M106 S0 ;Turn-off fan
M104 S0 ;Turn-off hotend
M140 S0 ;Turn-off bed
M84 X Y E ;Disable all steppers but Z
-----------------------------------------------------------------------
제 설명은 여기까지고.. 유투브에 다른분들 올려놓은 영상들 많으니 참고하시면 될것 같습니다...
영상체질은 아니라.. ㅡ,.ㅡ;;
쉽지 않은 과정이지만... 미리 동영상 봐가면서 준비해두시면 크게 어렵지 않았고 만족감이 무척 큰 작업이었습니다.
장점 : 많이 조용함... 기존 모터 이동시 발생하는 기계음과 전자음이 99% 줄어듭니다. 아주가끔 z축 음질일때만 나는듯...
진동을 잡아주는 모터 댐퍼 DIY도 있던데 필요성을 못느낍니다.
단점 : DIY해야함..
아래는 커넥터 연결시 참고할 자료들입니다. 전 미리 챙겨놓고 있지 않다가 부랴부라 찾아서 하느라....ㅡ,.ㅡ;
PS> 보드 자료 보다 보니 DIY거리가 또 추가되네요
보드내 Neopixel이라는 단자가 있는데 외부 조명 컨트롤 용인것 같습니다.
팬도 무소음으로 교체해야 하고..
BL 터치 단자도 직접 나와있어서 장착이 매우 쉬울듯 하고...
터치 TFT LCD 작업도 있군요.... 아이고..... 바쁘다 바뻐..
펌웨어 파일

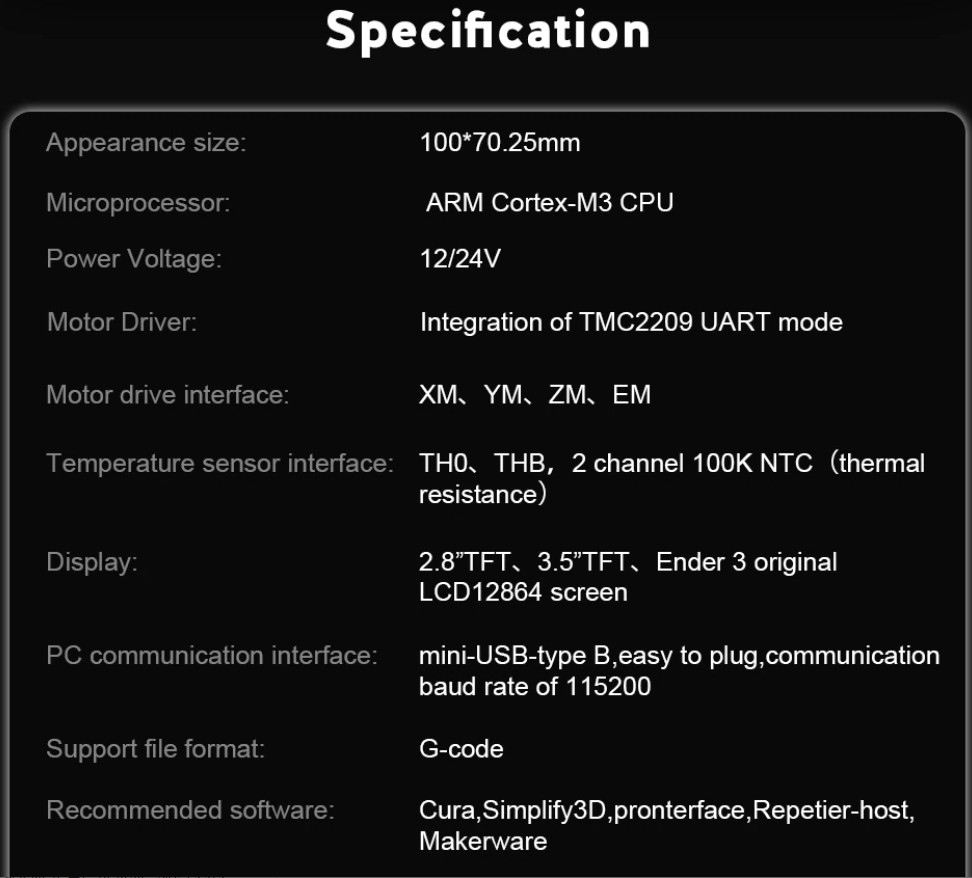

SKR MINI E3 메뉴얼 첨부합니다.
