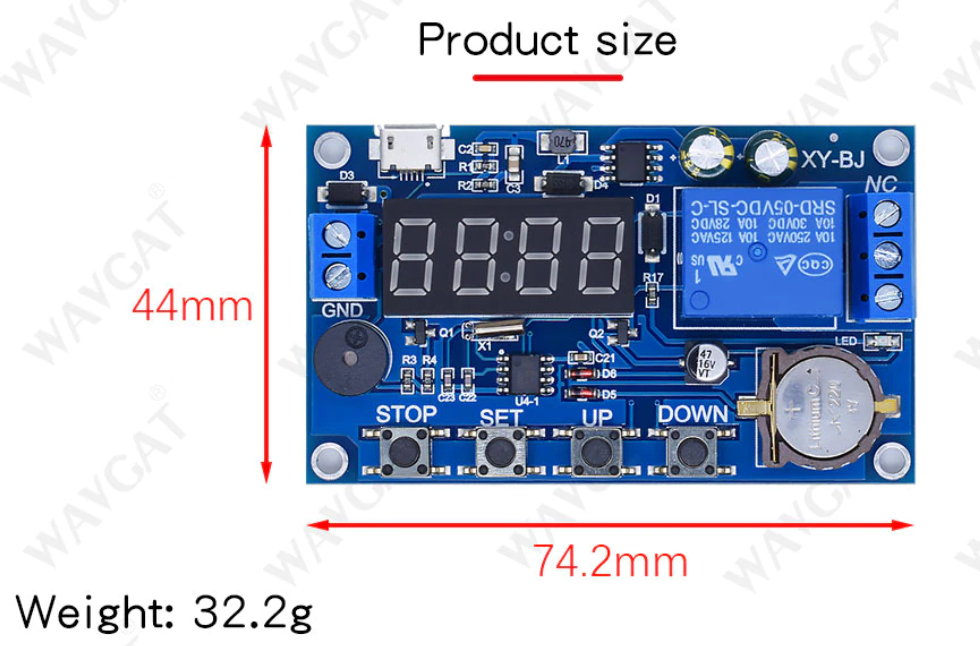

외형은 아담합니다.



220V로 작동하는 무언가를 커트롤 하고 싶을때는 아래와 같이 배선하면 됩니다.

전원은 마이크로 USB커넥터로 5V 를 넣거나...

아답터등을 이용해서 5~30V입력 을 넣어주면 됩니다. (둘중 하나만 필요)

우측에 220V AC가 AC전원선 두가닥이고

Equipment가 컨트롤 하고 싶은 장비입니다.





DC30V이하의 장비를 연결하고자 하면 좀더 쉽게 연결할 수 있습니다.

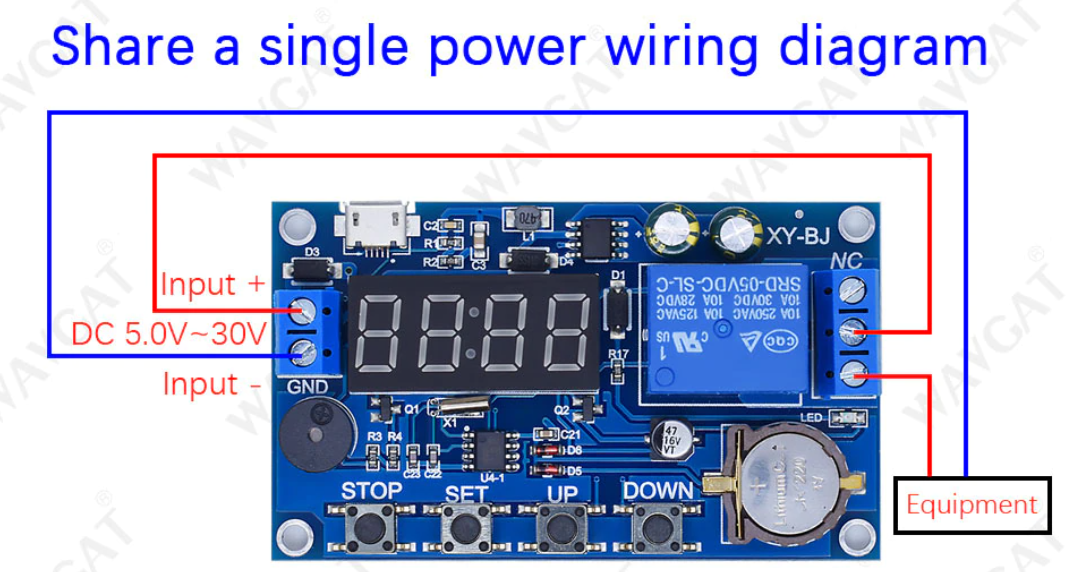

+/- 극성에 유의 하시고.. 아래 배선처럼 연결한후

Input + / -에 DC 아답터나 전원장치 연결하면됩니다.

현재 날짜/시간설정 방법

Down키를 길게 눌러 진입
"YEA"가 표시되고 이때 UP/DOWN을 눌러 "연도"를 변경

SET누르면 "DAE"표시로 전환하고 이때 UP/DOWN을 눌러 "월" 변경
SET눌러서 일로 넘어간다음 UP/DOWN으로 "일" 변경

SET눌러서 "HOU"표시로 전환하고 이때 UP/DOWN 눌러서 "시" 변경
SET눌러서 분으로 넘어간다음 UP/DOWN으로 "분"변경

타이머 설정
기본적으로 PE-1~5까지 다섯가지 설정에, 각 설정마다 각각 P1~5까지 다섯가지 조작을 설정을 할 수 있습니다.



아래는 구글 번역으로 대체



예를 들어, p-1 모드에서 동시에 작동하는 5개의 블록을 가지거나, p-1 모드에서 작동하는 b 잠금 1, p-2 모드에서 작동하는 블록 2 등을 가질 수 있습니다. 자체에 따라 매우 편리하고 유연합니다.  어떤 조합이든 필요합니다.

3단계: 모드 선택이 완료된 후 SET를 눌러 시간 설정 인터페이스로 들어갑니다.  기간 설정 인터페이스에서 SET를 눌러 매개변수, "OPE" 시작 시점, "CLE" 종료 시점 및 "DAE" 날짜 정보를 전환합니다.

4단계: 매개변수 설정이 완료된 후 설정을 종료합니다.  SET를 2초 동안 길게 누르고 손을 놓아 매개변수 설정이 올바른지 확인합니다.  합법적이면 매개변수를 저장하고 실행 중인 시간 인터페이스로 돌아갑니다.  매개변수가 잘못된 경우 "ERR" 경고를 표시합니다(정지 시간/날짜 <; = 시작 시간/날짜(오류)) 매개변수 설정 인터페이스로 돌아갑니다.

참고: 중지 시간/날짜(CLE), 시작 시간/날짜(OPE) 추가 기능: 모든 기간을 별도로 설정할 수 있습니다. 특정 매개변수 설정 인터페이스(두 번째 단계 후)에서 S WAYO TOP을 짧게 눌러 출력 모드를 전환합니.  : WAYGA WAYGAT WAYGA

Out1: 릴레이 시작점, 릴레이 종료 지점
Out2: 특정 매개변수 설정 인터페이스(두 번째 단계 후)에서 시점에서 출력 1s 펄스, 길게 누르면 STOP가 울림 모드로 전환됩니다.
BLL0: 링  금지됨
BLL1: 벨을 눌러 활성화
참고: 벨을 울린 후 아무 키나 눌러 벨을 중지하십시오.

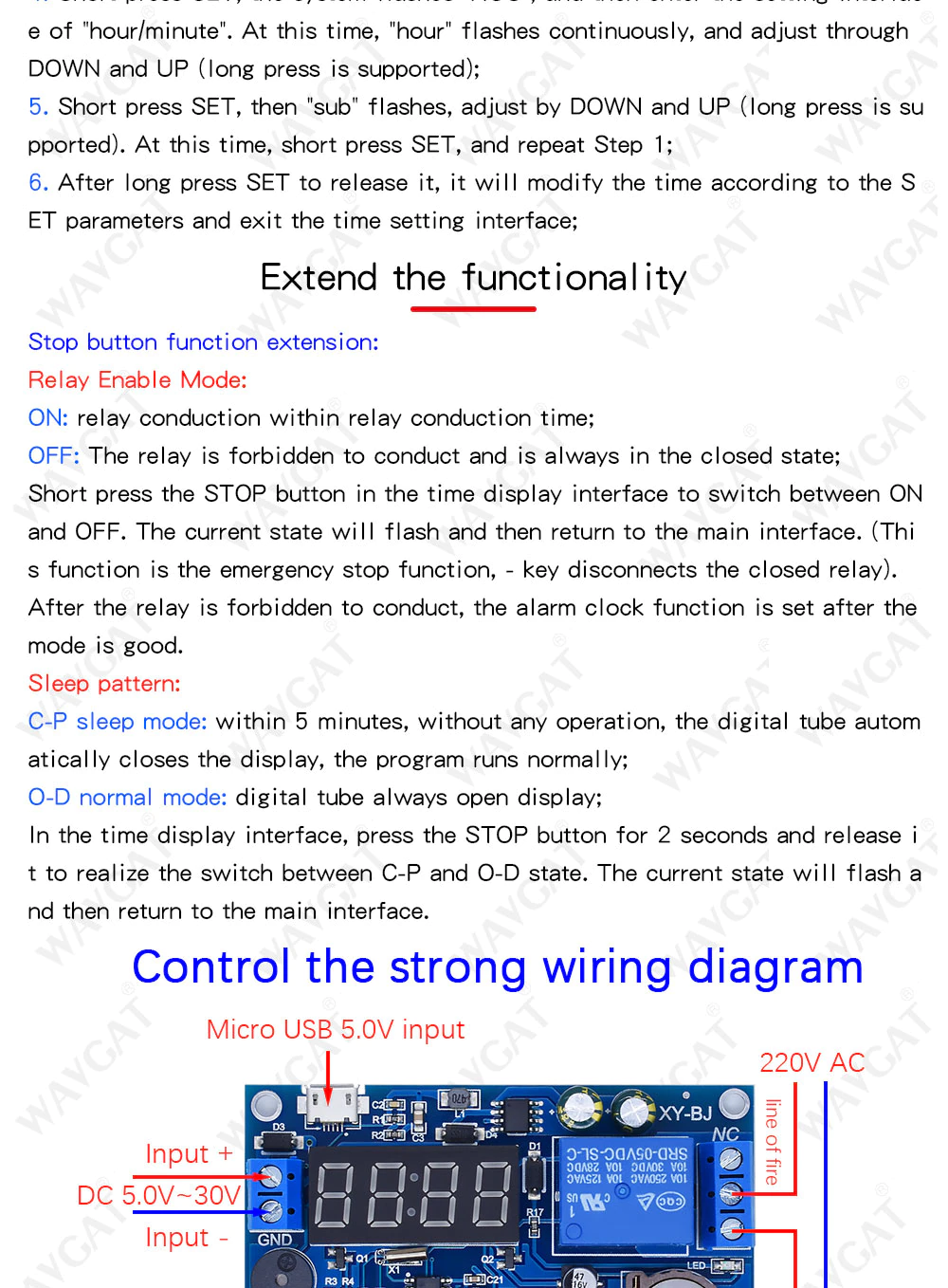

버튼 기능 확장: 릴레이 활성화 모드: ON: 릴레이 도통 시간 내 릴레이 도통;  WAYGA OFF: 릴레이는 전도가 금지되어 있으며 항상 닫힌 상태입니다.  시간 표시 인터페이스에서 STOP 버튼을 짧게 눌러 ON과 OFF 사이를 전환합니다.
현재 상태가 깜박인 다음 기본 인터페이스로 돌아갑니다.  (이 기능은 비상 정지 기능입니다. - 키는 닫힌 릴레이를 분리합니다).  릴레이가 금지 된 후 GAT 모드가 좋은 후에 알람 시계 기능이 설정됩니다.  절전 패턴: C-P 절전 모드: 5분 이내에 아무 조작도 하지 않으면 디지털 튜브가 자동으로 디스플레이를 닫고 프로그램이 정상적으로 실행됩니다.  AT O-D 일반 모드: 디지털 튜브는 항상 디스플레이를 엽니다.  YGAT 시간 표시 인터페이스에서 STOP 버튼을 2초 동안 누르고 t에서 손을 떼면 C-P와 O-D 상태 사이의 전환이 실현됩니다.  현재 상태가 깜박인 다음 기본 인터페이스로 돌아갑니다.  AYO 강력한 배선도 제어 마이크로 USB 5.0V 입력 AT 220V AC 입력 + DC 5.0V-30V CAT 8888 XY-BJ NC 입력 OYASZI VOL OVAOS VOL SRD-05VDC-SL-C YGA GND LED R WAYC GAT WAYGAT WA AT GAT GAT



장점 싸다...

단점 시간이 안맞는다.. 데일리 타이머로 쓰기에는 많이 부족..
